Der SPL Phonos Duo befindet sich vorführbereit in der Ausstellung.

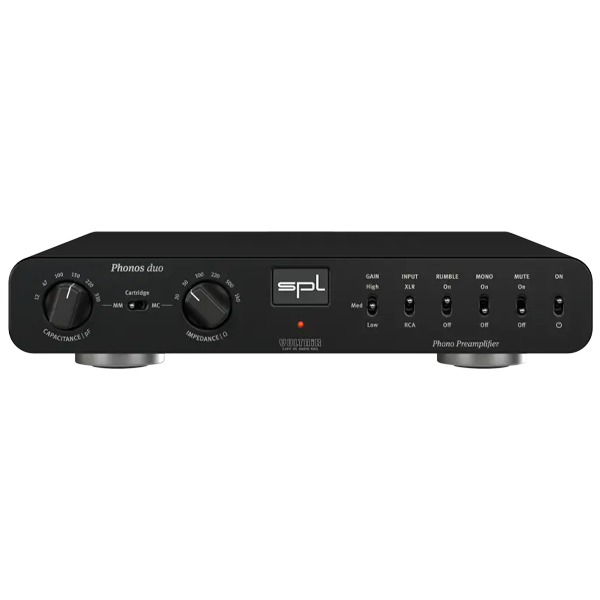

SPL Phonos Duo – Die Phono-Vorstufe für anspruchsvolle Vinyl-Enthusiasten

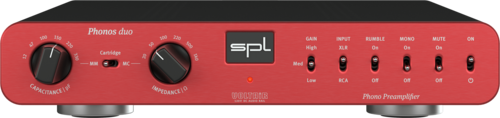

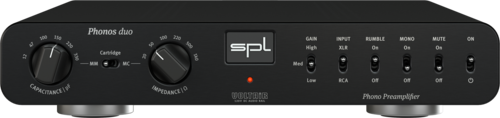

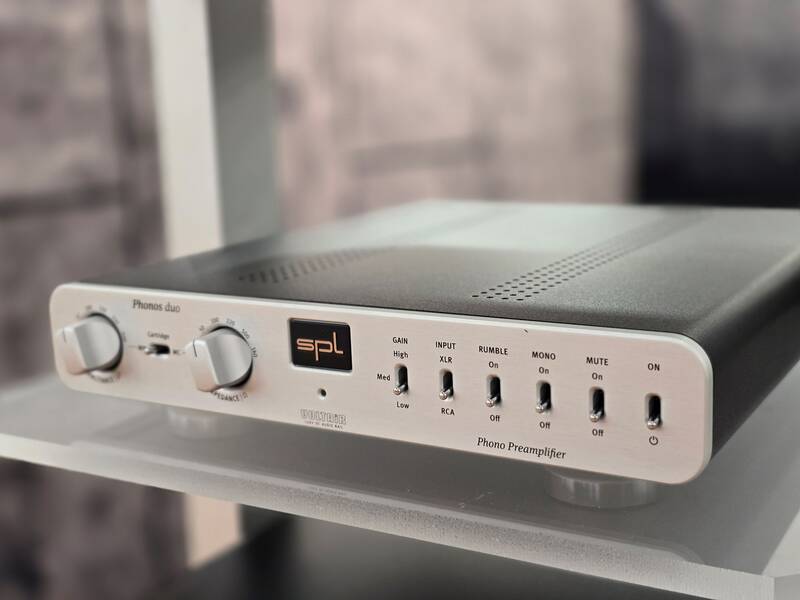

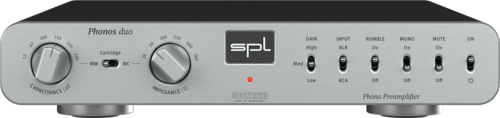

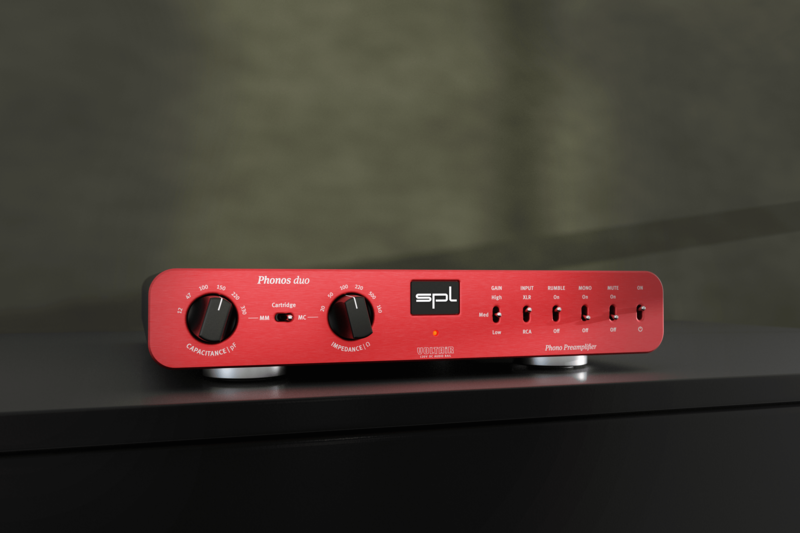

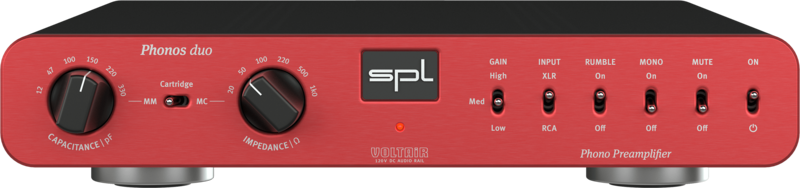

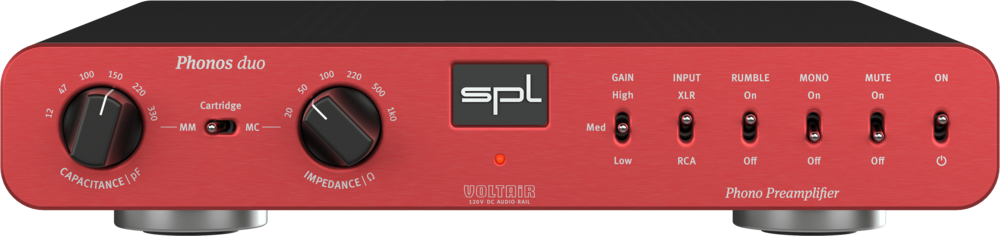

Optisch fügt sich die SPL Phonos duo Phono-Vorstufe perfekt in die SPL HiFi-Linie Professional Fidelity ein – und ist natürlich in den drei Grundfarben Schwarz, Rot oder Silber erhältlich.
MM & MC
Es gibt zwei Tonabnehmersysteme für Schallplattenspieler:
Moving Magnet (MM) und Moving Coil (MC).
Moving Magnet
Bei Moving-Magnet-Tonabnehmern entsteht die Spannung durch die Bewegung eines Magneten zwischen Kupferspulen. Um eine optimale Linearität im Frequenz- und Phasengang zu erreichen, wird die Kapazität zur Tonabnehmeranpassung variiert. Das Phonos Duo bietet hierfür sechs unterschiedliche Kapazitätswerte zur Auswahl an.
12 pF, 47 pF, 100 pF, 150 pF, 220 pF und 330pF
Moving Coil
Der Moving-Coil-Tonabnehmer funktioniert ebenfalls nach dem Prinzip eines kleinen elektromagnetischen Generators. Im Gegensatz zum Moving-Magnet-System sind bei ihm jedoch die Magnete unbeweglich, während sich die Spulen innerhalb des Magnetfelds bewegen. Das Wirkprinzip ist also genau umgekehrt. Daher spielt bei der Anpassung des Tonabnehmers nicht die Kapazität, sondern die Impedanz eine entscheidende Rolle. Phonos duo stellt hierfür sechs verschiedene Impedanzwerte zur Auswahl.
20 Ohm, 50 Ohm, 100 Ohm , 220 Ohm, 500 Ohm und 1 kOhm.
MC oder MM?
Moving Coil (MC)-Tonabnehmer gelten allgemein als die audiophilere Wahl. Durch ihre besonders geringe bewegte Masse ermöglichen sie eine sehr schnelle und präzise Abtastung der Schallplattenrille – selbst feinste klangliche Nuancen werden detailreich wiedergegeben.
Allerdings liefern MC-Systeme nur eine äußerst geringe Ausgangsspannung im Bereich weniger Hundert Mikrovolt. Dadurch sind sie besonders anfällig für Störungen wie Rauschen und Brummeinstreuungen. Um diese winzigen Signale unverfälscht zu verstärken, ist ein extrem rauschfreier und hochwertiger Vorverstärker erforderlich.
Phonos Duo bietet hier eine exzellente Lösung: Mit bis zu 70 dB Verstärkung zählt er zu den leistungsstärksten Phono-Vorverstärkern für MC-Systeme. Die SPL 120V-Technologie sorgt dabei für eine äußerst rauscharme, lineare und phasenstabile Verstärkung.
Ein weiterer Vorteil von MC-Tonabnehmern liegt in ihrer geringen Induktivität und Impedanz. Dadurch haben Kabelkapazitäten zwischen Tonabnehmer und Vorverstärker kaum Einfluss auf das Klangbild. Stattdessen ist die Abschlussimpedanz entscheidend – sie kann beim Phonos Duo in sechs Stufen angepasst werden. Für optimale Ergebnisse sollte man sich dabei möglichst genau an die vom Tonabnehmer-Hersteller empfohlene Impedanz halten.
Moving Magnet (MM)-Tonabnehmer sind in der Regel robuster, weit verbreitet und oft preislich günstiger. Da hier ein Magnet bewegt wird – und dieser eine größere Masse hat als die bewegliche Spule im MC-System – ist die Abtastung tendenziell träger und weniger präzise. Moderne MM-Systeme setzen allerdings zunehmend auf leichte Neodym-Magnete, was die klangliche Leistung deutlich verbessert. Einige dieser Systeme kommen in ihrer Auflösung sogar an hochwertige MC-Tonabnehmer heran.
Im Gegensatz zu MC-Systemen spielt bei MM-Tonabnehmern die Kapazität zwischen Tonabnehmer und Vorverstärker eine entscheidende Rolle. Kabelkapazitäten und die Eingangskapazität des Vorverstärkers beeinflussen den Frequenzgang maßgeblich. Aus diesem Grund bietet der Phonos Duo auch hier sechs einstellbare Kapazitätswerte, um den Tonabnehmer optimal anzupassen.
Symmetrisch oder unsymmetrisch

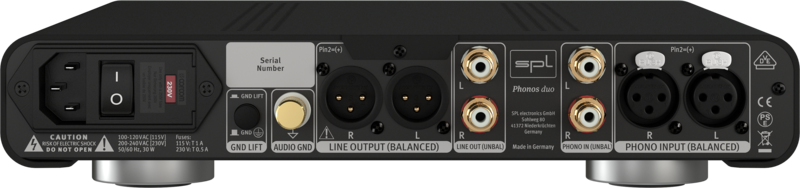

Der Phonos Duo verfügt über zwei Stereo-Ein- und Ausgänge: Ein symmetrisches Paar mit XLR-Anschlüssen sowie ein unsymmetrisches Paar mit Cinch-Buchsen. So lässt sich das Gerät flexibel in verschiedenste Audio-Setups integrieren.
Über den INPUT-Schalter auf der Frontseite des Phonos Duo lässt sich bequem zwischen den beiden Stereo-Eingängen umschalten.
Das Ausgangssignal wird stets parallel an beiden Ausgangspaaren ausgegeben, unabhängig davon, welches Eingangspaar gewählt wurde.
Für den Anschluss des Plattenspielers und die Weiterleitung an einen Vorverstärker wie den Director Mk2 oder Elector stehen vergoldete Cinch- und XLR-Buchsen zur Verfügung.
Ein vergoldetes Anschlussterminal für die Masse des Plattenspielers ermöglicht das Einklemmen der Masseleitung.
Auf der Rückseite des Phonos duo befindet sich ein Schalter mit der Bezeichnung GND LIFT. Diese Ground-Lift-Funktion hilft, Brummschleifen zu vermeiden, indem sie die interne Masse bei aktiviertem Schalter von der Gehäusemasse trennt.
Verstärkungsfaktor
Mit dem GAIN-Schalter lässt sich die Vorverstärkung des Phonos duo, also der Ausgangspegel, individuell einstellen. Es stehen drei Stufen zur Auswahl:
- In der Position „Low“ beträgt die Verstärkung für MM-Systeme +30 dB und für MC-Systeme +50 dB, was ideal für die Nutzung mit Standard-HiFi-Geräten ist, die mit einem Referenzpegel von -10 dBV arbeiten.
- In der Stellung „Med“ wird die Verstärkung um 10 dB erhöht (MM = +40 dB, MC = +60 dB).
- Bei der Position „High“ wird die Verstärkung nochmals um 10 dB gesteigert (MM = +50 dB, MC = +70 dB), sodass der Ausgangspegel in etwa dem von modernen DA-Wandlern entspricht, die mit einem Referenzpegel von 0 dBfs = 15 dBu arbeiten.
Rumble
Das Rumpeln, das durch den Antriebsmechanismus des Plattenspielers entsteht, wird durch die hohe Verstärkung des Bassbereichs in der invertierten RIAA-Entzerrung bei der Wiedergabe zusätzlich verstärkt (siehe RIAA-Entzerrung). Mit dem schaltbaren Rumble-Filter bietet das Phonos duo jedoch eine Möglichkeit, dieses störende Rumpeln effektiv zu eliminieren.
Mono
Mit dem MONO-Schalter kann entschieden werden, ob das Stereo-Eingangssignal als normales Stereosignal ausgegeben oder auf Mono summiert werden soll (Schalter in der Position „On“). Dies ist besonders nützlich, wenn ein Mono-System zur Wiedergabe von Mono-Schallplatten verwendet wird.
RIAA-Entzerrung
Die RIAA-Entzerrung ist ein Standard für die Aufnahme und Wiedergabe von Schallplatten, der von der Recording Industry Association of America (RIAA) entwickelt wurde. Seit 1954 gilt sie als de facto Industriestandard für Schallplatten.
Beim Schneiden der Schallplatte wird eine Pre-Emphasis angewendet, bei der die tiefen Frequenzen reduziert und die hohen Frequenzen angehoben werden (blaue RIAA-Kurve).
Der Bassbereich wird um bis zu 20 dB abgesenkt, um mehr Platz auf der Platte zu schaffen und die Laufzeit zu verlängern. Gleichzeitig wird der Hochtonbereich um bis zu 25 dB verstärkt, um das Verhältnis zwischen dem Audiosignal und den Störgeräuschen wie Rauschen und Knistern der Schallplatte zu verbessern.
Bei der Wiedergabe kompensiert der De-Emphasis-Filter im Phonos Duo diesen Effekt, indem er die Pre-Emphasis wieder ausgleicht (rote RIAA-Kurve). Das Ergebnis ist eine lineare Frequenzwiedergabe.
Douglas Self Design
Die RIAA-Entzerrung des Phonos wurde nach den Empfehlungen von Douglas Self entwickelt. Idee: Viele kleine Kapazitäten anstelle weniger großer Kapazitäten.
Vorteile: Die Kapazitäten laden und entladen schneller, was eine besser Auflösung und schnelleres Impulsverhalten ewirkt. Im gesamte RIAA-Equalizer kommen ausschließlich audiophile Styroflex-Kondensatoren zum Einsatz.
Zur Person: Douglas Self ist ein britischer Ingenieur der Elektronik mit einem ausgeprägtem Hang zu Audio. Er ist mit Ehrentiteln der Universität Cambridge ausgezeichnet und lehrt Psychoakustik an der Universität von Sussex.
