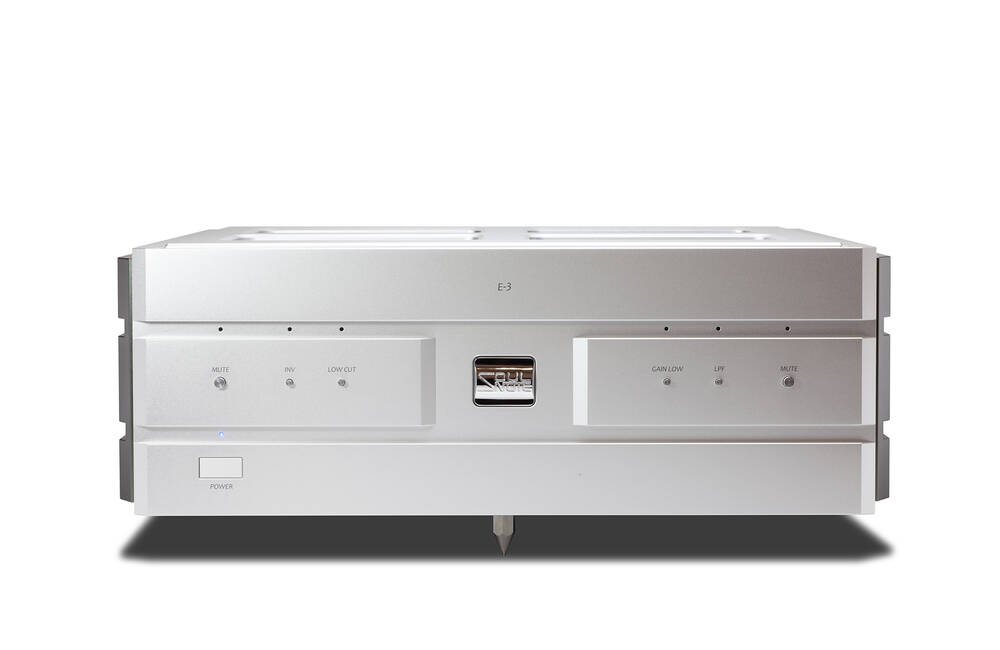

Die Soulnote E-3 Phono-Vorstufe nutzt eine innovative, vollständig symmetrische Typ-R-Schaltung, die speziell für fotoelektrische (optische) Tonabnehmer entwickelt wurde. Diese diskrete Non-NFB-Verstärkerschaltung zeichnet sich durch ihre Einfachheit und ihre Fähigkeit aus, die charakteristische Lebendigkeit des Musiksignals zu bewahren, die durch das exzellente Einschwingverhalten optischer Tonabnehmer entsteht.
Hauptmerkmale
Symmetrisches, diskretes Design: Die Verstärkerschaltung arbeitet ohne Negative Feedback (Non-NFB), was die natürliche Dynamik und Lebendigkeit des Signals erhält. Durch die spezielle Massetrennung kann die Spannungsverstärkung unabhängig von Push-Pull- oder Bias-Schaltungen erfolgen. Das Audiosignal durchläuft nur vier Transistoren vom Eingang bis zum Ausgang, was zu einer äußerst reinen Signalführung beiträgt.
Optimiertes Netzteil: Das System verfügt über drei separate Leistungstransformatoren – jeweils für den linken und rechten Kanal sowie für den fotoelektrischen Tonabnehmer. Das hochentwickelte Netzteil ist mit einem Hochgeschwindigkeits-Non-NFB-Design ausgestattet, das einen speziellen Folienfilterkondensator mit hoher Spannungsfestigkeit, geringer Kapazität und niedriger Vergrößerung verwendet. Dies sorgt für eine stabile Versorgung und minimiert Störungen.
Leistungsstarke Stromversorgung: Die Verwendung von SiC-Dioden neuester Spezifikation erhöht die Schaltgeschwindigkeit und Leistungsfähigkeit der Gleichrichter. Die Belastung des Leistungstransformators wurde reduziert, um eine noch präzisere Regelung zu ermöglichen. Zwei große Leistungsrelais mit hervorragender Klangqualität steuern unabhängig die beiden Hauptleistungstransformatoren und sorgen für eine zuverlässige Schaltfunktion ohne Fixierung.
Vorteile
- bewahrt die Lebendigkeit und Natürlichkeit des musikalischen Signals
- minimiert Verzerrungen durch einfache Signalwege
- optimierte Stromversorgung sorgt für Stabilität und hohe Leistungsfähigkeit
- Speziell auf die Anforderungen optischer Tonabnehmer abgestimmt, um beste Wiedergabequalität zu gewährleisten.
Insgesamt stellt der Soulnote E-3 eine hochentwickelte Lösung dar, die sowohl technische Innovationen als auch klangliche Feinheiten vereint, um höchste Ansprüche voll zu erfüllen.
Technische Daten:
Eingänge: 1x XLR, 1x RCA (nicht beide anschließen!) – speziell für optische Tonabnehmer
Ausgang: 1x symmetrisch, 1x unsymmetrisch
Empfindlichkeit (1kHz): 50mV
Nennausgang (1kHz): 2,54V (symmetrisch), 1,27V (unsymmetrisch)
Maximale Ausgangsleistung (1kHz): 12V (symmetrisch), 6V (unsymmetrisch)
Verstärkung (1kHz, sym. Eingang): 34dB (symmetrisch), 28dB (unsymmetrisch)
RIAA-Abweichung: ±0,2dB
Klirrfaktor (1kHz mit 20kHz LPF): 0,03% (symmetrisch 2,54V)
Betriebsspannung: 230V AC 50Hz
Leistungsaufnahme: 19W
Maximale Außenabmessungen: (einschließlich Spike-Füße): 454(B) × 189(H) × 407(T)mm
Gewicht: 27kg
