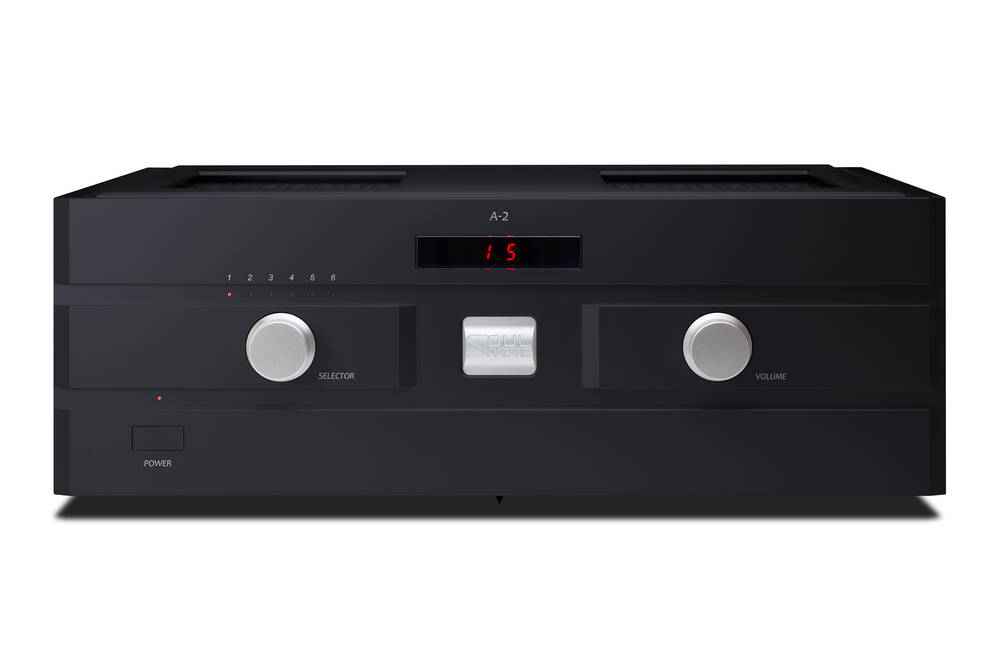

Der Soulnote A-2 Ver. 2 Vollverstärker befindet sich vorführbereit in der Ausstellung.
Erhältlich in Premium Silber / Premium Schwarz
Die A-2 ver.2 setzt das in der Serie 3 gewonnene Know-how konsequent um und führt zentrale Schaltungs- und Konstruktionsdetails weiter. Im Fokus stehen ein möglichst direkter Signalweg, hohe Stromlieferfähigkeit auch an komplexen Lautsprecherlasten sowie eine Wiedergabe mit mehr Transparenz, Kontrolle und Stabilität in der räumlichen Abbildung.
Puristisches Schaltungskonzept mit diskreter, vollständig gegenkopplungsfreier Architektur (Non-NFB)
Die Verstärkerschaltung kommt vollständig ohne Gegenkopplung aus. Der Aufbau ist bewusst klar und reduziert gehalten: Eingangswahl und Lautstärkeregelung sind so eingebunden, dass der Signalweg möglichst kurz bleibt und das Eingangssignal weitgehend unverfälscht an die Endstufe weitergegeben wird.
Parallele Push-Pull-Endstufe mit TO-3P-Leistungstransistoren
Die Ausgangsstufe ist als parallele Push-Pull-Schaltung mit schnellen, hoch belastbaren TO-3P-Transistoren ausgeführt (wie im A-3). Sämtliche Transistoren der Endstufe werden präzise nach hFE selektiert und paarweise abgestimmt. Auf diese Weise lassen sich typische Effekte paralleler Push-Pull-Konzepte – etwa ungleichmäßige Stromverteilung oder Übernahmeverzerrungen – deutlich minimieren.
Hochstromfähige Treiberstufe
Auch in der Treiberstufe kommen TO-3P-Transistoren zum Einsatz. Durch den hohen Arbeitsstrom in dieser Stufe werden hFE-Schwankungen, die durch Stromänderungen in der Endstufe entstehen, unmittelbar ausgeglichen. Das steigert die Ansteuerfähigkeit und stellt einen wesentlichen Unterschied der Version 2 gegenüber dem Vorgängermodell dar.
Vierstufige Darlington-Konfiguration
Die vierstufige Darlington-Schaltung nutzt Hochfrequenztransistoren, um die Endtransistoren zuverlässig und vollständig durchzusteuern. Gleichzeitig ist die Stromverteilung optimiert. Das sorgt für hohe Treiberleistung und stabile Kontrolle auch bei anspruchsvollen Lautsprecherlasten.
Neu konzipierte Spannungsverstärkungsstufe
Für die A-2 ver.2 wurde auch die Spannungsverstärkungsstufe neu entwickelt. Im Vergleich zum Original ist die Schaltung klarer strukturiert und deutlich vereinfacht, zudem wurde die Bias-Schaltung (Vorspannung) grundlegend überarbeitet.
Groß dimensionierter, nicht imprägnierter Ringkerntransformator
Durch die gegenüber dem Original reduzierte Ausgangsspannung steht nicht die maximale Leistung an 8 Ω im Vordergrund, sondern eine hohe momentane Stromlieferfähigkeit bei niedrigen Impedanzen. Das führt zu mehr Souveränität und besserer Kontrolle insbesondere bei anspruchsvollen Lautsprechern.
Relaisgeschalteter, symmetrischer Widerstands-Dämpfer (Balanced Attenuator)
Anstelle eines herkömmlichen Potentiometers oder einer elektronischen Lautstärkeregelung kommt ein eigens entwickelter, relaisgeschalteter Dämpfer zum Einsatz. Präzisionswiderstände werden dabei symmetrisch geschaltet. Das steigert die Transparenz, verbessert die räumliche Darstellung und gewährleistet auch bei sehr geringen Pegeln eine hohe Klangqualität sowie exakten Kanalgleichlauf.
Signalweg-optimierte Konstruktion auf Mehrlagenplatine
Um die Länge der Eingangssignalleitungen zu minimieren, sind Eingangsanschlüsse, Eingangswahl, Lautstärkeregelung und die rückkopplungsfreie Spannungsverstärkungsstufe auf einer gemeinsamen Mehrlagenplatine vereint. So werden Einflüsse durch Kabelvibrationen, Induktivitäten oder abgestrahltes Rauschen reduziert und dies ganz ohne zusätzliche Schirmungen oder Filter, die den Klang beeinträchtigen könnten. Diese hohe Integration wird ebenfalls durch den relaisgeschalteten, symmetrischen Dämpfer ermöglicht.
4-Lagen-Platine mit 70 µm Kupferfolie
Die Kombination aus Ausgangsstufe und Hauptstromversorgung nutzt 70-µm-Kupferfolien in den Innenlagen der Platine als Stromschienen. Dadurch bleibt die Hochstromschleife vom Gleichrichterkondensator über die Endtransistoren und Lautsprecheranschlüsse zurück zum Kondensator besonders klein. Die verringerte Induktivität in diesen Strompfaden unterstützt ein sauberes Frequenzverhalten und hohe Stabilität.
Steckverbinderfreie Verdrahtung
Sowohl Signal- als auch Stromversorgungsleitungen kommen ohne Steckverbinder aus; sämtliche Kabel werden direkt mit der Platine verlötet.
Kaminförmig ausgeführter Kühlkörper
Der Kühlkörper ist in Schornsteinform konstruiert und auf hohe Wärmeabfuhr bei gleichzeitig geringer Eigenresonanz ausgelegt.
Klangoptimierte Gehäusekonstruktion
Die gesamte Gehäusestruktur ist konsequent auf bestmögliche Klangqualität abgestimmt. Dazu zählen unter anderem eine nicht starr fixierte obere Abdeckung, direkt unter dem Leistungstransformator platzierte Füße zur Ableitung von Vibrationen sowie eine ebenfalls nicht starr montierte Platine.
Power-Amplifier-Modus
Im Power-Amplifier-Modus wird der Mikrocontroller deaktiviert, während Eingangswahl und Lautstärkeregelung umgangen werden. Dadurch verbessert sich das Signal-Rausch-Verhältnis zusätzlich. In dieser Betriebsart kann zwischen XLR- und RCA-Eingängen gewählt werden.
Vier wählbare Betriebsarten
Es stehen vier verschiedene Betriebsmodi zur Verfügung:
- Stereo-Vollverstärker (Pre-Main)
- Bi-Amp / Mono-Vollverstärker
- Stereo-Endstufe
- Bi-Amp / Mono-Endstufe
Technische Daten:
Modell A-2 VER2 SF (Premium Silber) / A-2 VER2 BF (Premium Schwarz)
Nennleistung 80 W × 2 (8 Ω), 160 W × 2 (4 Ω)
Gesamte harmonische Verzerrung 0,16 % (1 W, 8 Ω)
Frequenzgang Lautsprecher, 8 Ω / 1 W: 3 Hz bis 240 kHz (±1,0 dB)
Eingangsempfindlichkeit/Impedanz LINE 1, 2, 3 (Balance): 700 mV / 16 kΩ
LINE 4, 5, 6: 700 mV / 8 kΩ
S/N-Verhältnis 110dB (IHF A-Netzwerk)
Leistungsaufnahme 235 W (J60065), 70 W (Leerlauf)
Abmessungen (B x H x T) 430 × 160 × 423 mm
Gewicht ca. 20 kg
Zubehör Fernbedienung, Spikes, Netzkabel
