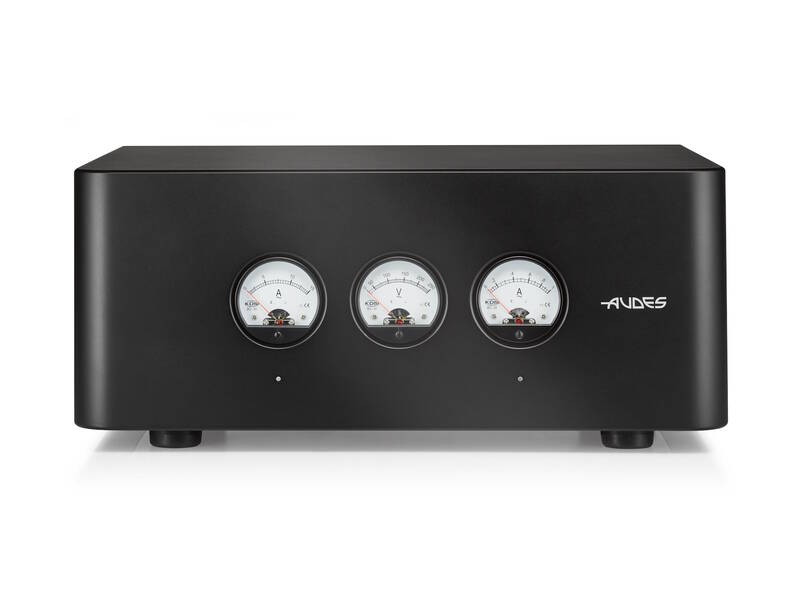

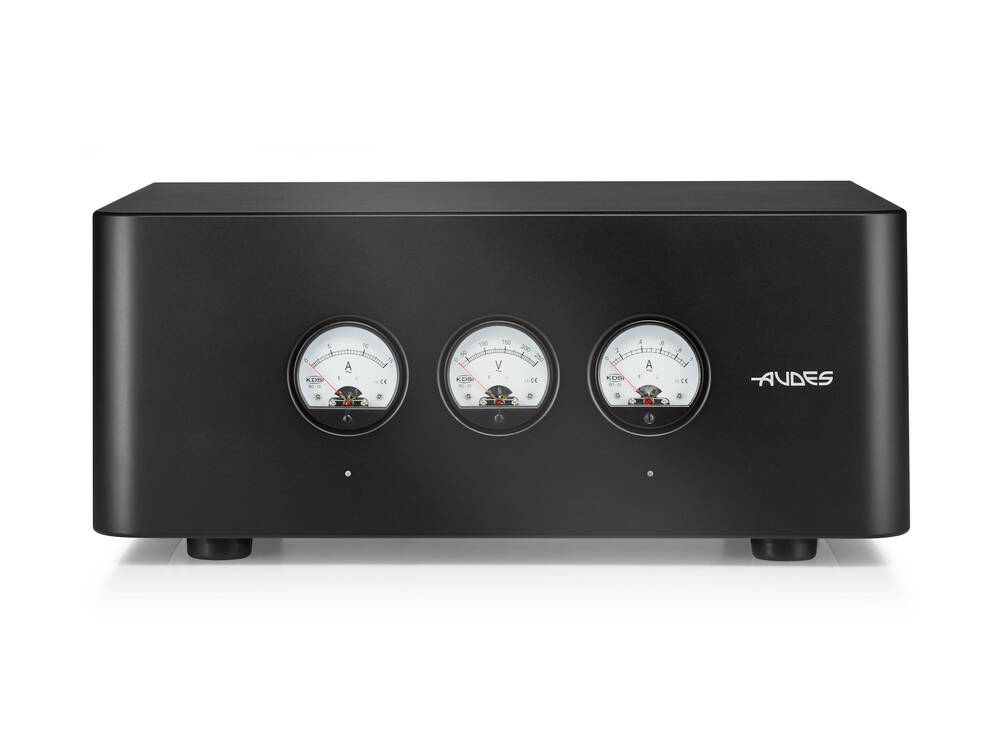

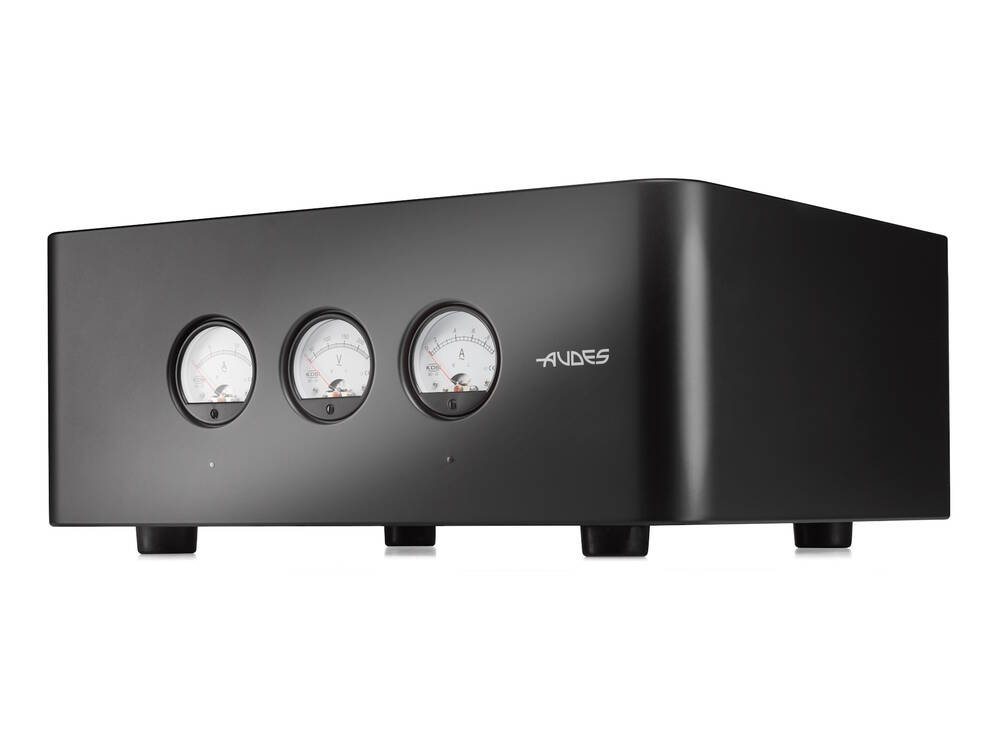

Der Netzfilter TT-3200DC wurde entwickelt, um HiFi- und High-End-Geräte mit aufbereitetem Strom zu versorgen. Die zentralen Elemente des Netzfilters sind zwei von Audes entwickelte Ringkerntransformatoren, die die angeschlossenen Geräte vom häuslichen Stromnetz isolieren. Dabei handelt es sich um den Haupttransformator (mit Symmetrierfunktion, 230 VAC / 115 + 115 VAC) sowie um den sogenannten Group-2-Transformator (230 VAC / 230 VAC) mit einer Nennleistung von 3000 VA bzw. 200 VA. Dieses Design ermöglicht es, leistungsschwächere Geräte mit Schaltnetzteilen (SMPS) an den separaten Group-2-Transformator anzuschließen. Schaltnetzteile können Verzerrungen verursachen, die sich nachteilig auf analoge Geräte auswirken, wenn sie an derselben Stromquelle betrieben werden. Geräte, die an die Group-1-Steckdosen angeschlossen sind, sind daher vollständig von den an Group-2 angeschlossenen Geräten isoliert.
Die im Gerät verbauten Ringkerntransformatoren wurden so ausgelegt, dass sie Netzstörungen mithilfe kontrollierter Streuinduktivität und Kapazität effektiv filtern. Ein integrierter DC-Blocker schützt den Netzfilter vor den schädlichen Auswirkungen von Gleichstromanteilen im Stromnetz. Diese Funktion reduziert das durch DC-Offset verursachte Brummen der Transformatoren deutlich und sorgt für einen besonders leisen Betrieb. Die Steckdosen des TT-3200DC sind vollständig vom Stromnetz isoliert. Die Ausgangsspannungen sind symmetrisch in Bezug auf einen künstlichen Mittelpunkt, der mit den Schutzleiterkontakten jeder Steckdose verbunden ist.
Beim Einschalten des Netzfilters ist der Haupttransformator während der Magnetisierung des Transformatorkerns einem hohen Einschaltstrom ausgesetzt. Aus diesem Grund ist der Netzfilter mit einer Softstart-Schaltung ausgestattet. Ein spezieller Vorschaltwiderstand begrenzt den Stromstoß, sodass andere an dasselbe Stromnetz angeschlossene elektrische Geräte nicht beeinträchtigt werden.
Der Netzfilter ist durch einen thermischen Schutzschalter abgesichert. Zusätzlich verfügen beide Transformatoren über einen eigenen thermischen Schutz, der den jeweiligen Transformator abschaltet, sobald dessen Temperatur 90 °C erreicht. Sinkt die Temperatur auf 75 °C, verbindet sich das Gerät automatisch wieder mit dem Stromnetz.
Alle TT-3200DC-Geräte werden serienmäßig mit einem Standard-Netzkabel geliefert. Für eine weitere Leistungssteigerung wird empfohlen, den Netzfilter mit dem speziell entwickelten Audes Power Cable C19 zu kombinieren.
Technische Daten:
Power Rating – Total: 3200 V∙A
Power Rating – Group 1: 3000 V∙A
Power Rating – Group 2: 200 V∙A
Max AC Output – Group 1: 13.6 A
Max AC Output – Group 2: 0.9 A
Inlet: 16 A IEC C20

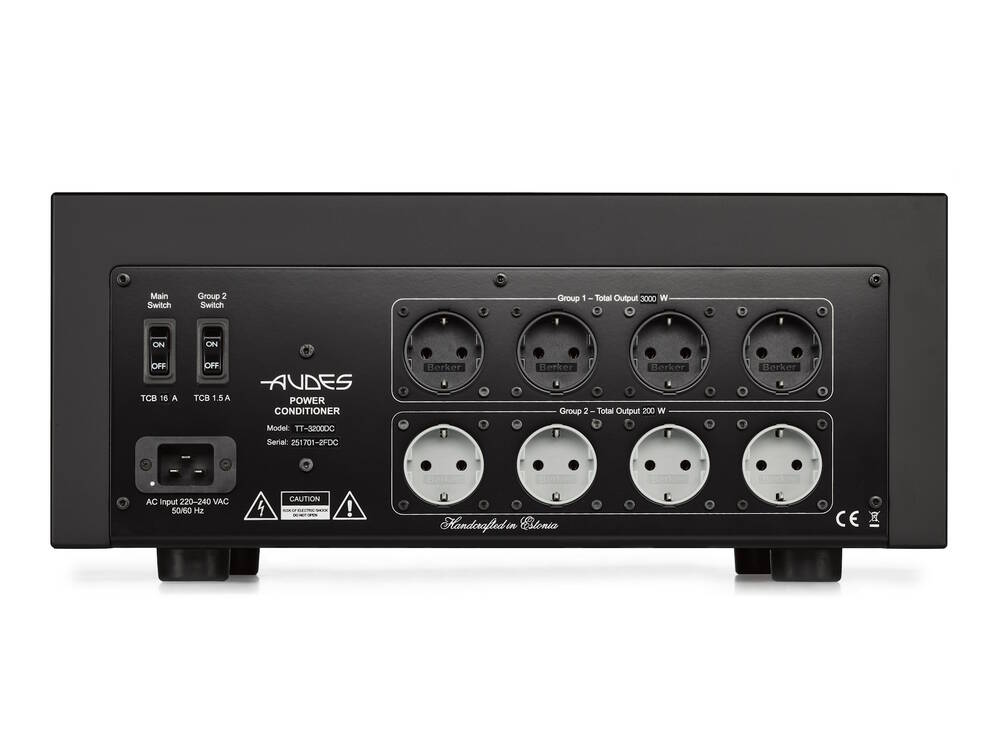

Outlet – Group 1: 4 × 16 A/250 VAC Socket CEE 7/3
Outlet – Group 2: 4 × 16 A/250 VAC Socket CEE 7/3
Power Supply Cable: 16 A/250 VAC Connector IEC C19
Dimensions (mm): 209 H × 477 W × 372 D
Dimensions (inches): 8¼" H × 18¾" W × 14⅝" D
Weight: 37 kg/82 lbs
